Un bâtiment peut sembler solide de l’extérieur et dissimuler des fragilités invisibles à l’oeil nu. Ce qui garantit la solidité réelle d’une structure, c’est le travail invisible réalisé en amont : les calculs de dimensionnement des éléments porteurs. Fondations, dalles, poutres, piliers, voiles : chaque élément est calculé pour supporter des charges précises, dans des conditions définies. Voici comment ce processus fonctionne, et pourquoi il ne s’improvise pas.
Qu’est-ce que le dimensionnement structurel et pourquoi est-il indispensable ?
Le dimensionnement structurel, c’est le processus qui consiste à déterminer les sections, les armatures et les matériaux nécessaires pour que chaque élément porteur d’un bâtiment résiste aux charges auxquelles il sera soumis tout au long de sa vie.
Les types de charges pris en compte :
- Les charges permanentes : le poids propre du bâtiment, des revêtements, des cloisons
- Les charges variables : le poids des personnes, des meubles, de la neige sur la toiture
- Les charges climatiques : vent, neige, variations thermiques
- Les charges accidentelles : séisme (selon la zone sismique vaudoise)
- Les charges de chantier : engins, matériaux stockés temporairement
Un élément sous-dimensionné risque de se déformer excessivement, de se fissurer, voire de rompre. Un élément sur-dimensionné est inutilement coûteux et lourd. L’objectif de l’ingénieur civil est de trouver le dimensionnement juste, ni trop, ni trop peu.
Astuce pratique : si vous transformez un bâtiment existant et souhaitez supprimer une paroi ou ajouter un étage, faites toujours réaliser une étude de dimensionnement avant d’engager les travaux. C’est la seule façon de savoir si la structure actuelle peut absorber ces modifications.
Les fondations : la base de tout, littéralement
Les fondations transmettent toutes les charges du bâtiment au sol. Elles sont invisibles une fois le bâtiment construit, mais leur dimensionnement conditionne la stabilité de l’ensemble pour des décennies.
Les principaux types de fondations :
- Les semelles filantes ou isolées : adaptées aux sols portants (rocher, grave compacte). Simples et économiques, elles conviennent à la majorité des villas et des petits immeubles en zone vaudoise
- Le radier général : une dalle béton sous toute l’emprise du bâtiment. Utilisé lorsque le sol est moins portant ou hétérogène, ou pour des bâtiments avec sous-sol en nappe phréatique
- Les pieux forés ou battus : lorsque les couches de sol portant sont trop profondes (remblais épais, sol argileux), des pieux transmettent les charges en profondeur

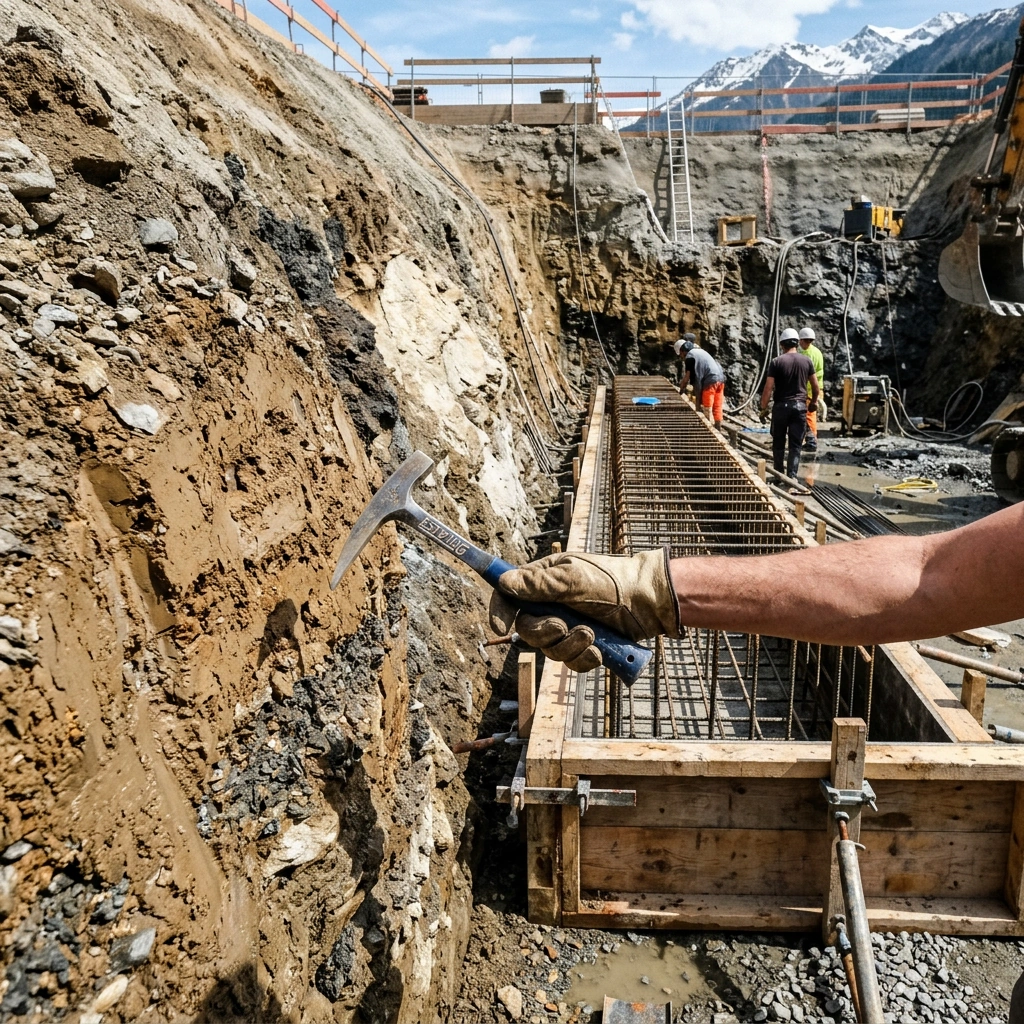

Le rôle du rapport géotechnique :
Avant de dimensionner les fondations, l’ingénieur civil a besoin d’un rapport géotechnique réalisé par un géologue ou un géotechnicien. Ce document décrit la nature et la résistance des sols en place. Sans cette donnée, aucun calcul de fondation n’est fiable.
Astuce pratique : si votre terrain n’a jamais fait l’objet d’une étude géotechnique, faites-en réaliser une avant tout avant-projet. Le coût est modeste (quelques milliers de francs) par rapport aux surprises qu’elle permet d’éviter lors des fouilles.
Dalles, poutres et piliers : comment l’ingénieur civil calcule chaque élément
Au-dessus des fondations, le bâtiment est constitué d’une structure porteuse qui reprend les charges de chaque niveau et les descend vers le sol. Chaque élément de cette structure est dimensionné individuellement.
Les dalles :
Une dalle en béton armé, c’est un plancher qui reprend les charges de son niveau (personnes, mobilier, cloisons) et les transmet aux appuis (poutres, voiles ou piliers). L’ingénieur civil calcule son épaisseur, la quantité et la disposition des armatures, et vérifie que les déformations restent dans les limites admissibles par les normes SIA 262 (béton).
Pour une dalle de logement courant, l’épaisseur est souvent de 18 à 22 cm. Pour des portées importantes ou des charges élevées, elle peut atteindre 30 cm et nécessiter une armature renforcée.
Les poutres :
Quand une dalle ne peut pas s’appuyer directement sur des voiles ou des piliers (grande portée, absence de mur intermédiaire), des poutres reprennent les charges et les transmettent aux appuis. L’ingénieur civil dimensionne la section (hauteur et largeur) et les armatures en fonction des charges et de la portée.
Les piliers et les voiles :
Les piliers (ou colonnes) reprennent les charges verticales de plusieurs niveaux. Leur section est calculée pour résister à la compression, mais aussi à la flexion si des charges horizontales (vent, séisme) les sollicitent. Les voiles en béton armé servent à la fois d’éléments porteurs verticaux et de contreventement (résistance aux charges horizontales).
Astuce pratique : si un architecte vous propose de supprimer un mur pour agrandir un espace, demandez toujours si ce mur est porteur avant de valider les plans. Un mur porteur peut être supprimé, mais cela nécessite un calcul de reprise en charge et la mise en place d’une poutre ou d’un linteau dimensionné par un ingénieur civil.
Ouvertures, surélévations, extensions : les cas courants qui nécessitent un calcul
Vous pensez peut-être que les calculs de structure ne concernent que les grandes constructions. En réalité, de nombreuses transformations courantes de villas ou d’appartements nécessitent l’intervention d’un ingénieur civil.
Les situations les plus fréquentes :

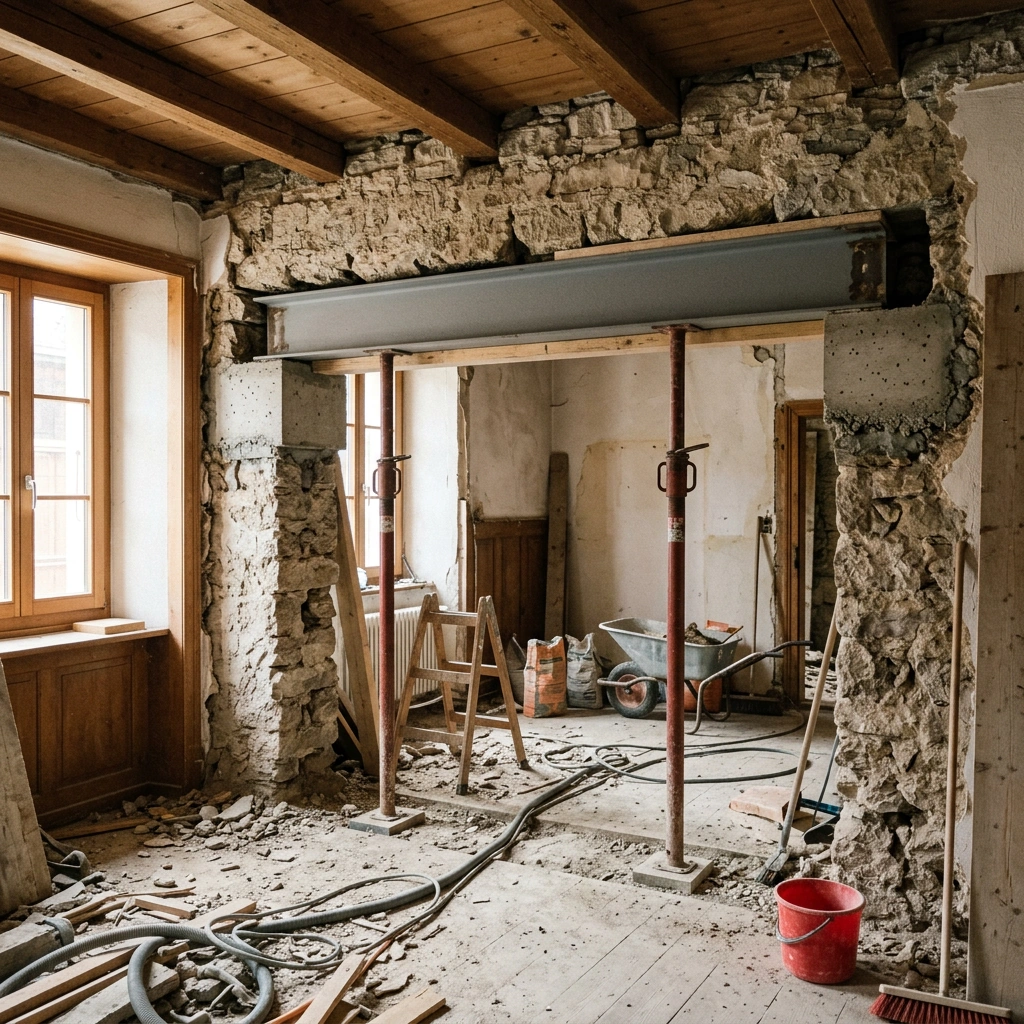

- Ouverture dans un mur porteur : création d’une baie vitrée, d’un passage entre deux pièces, élargissement d’une porte. Un linteau ou une poutre doit reprendre les charges du mur supprimé
- Surélévation d’un bâtiment : ajouter un niveau implique de vérifier que les fondations, les voiles et les planchers existants peuvent reprendre les nouvelles charges
- Extension latérale : relier une extension à la structure existante nécessite de vérifier la compatibilité des appuis et la transmission des charges
- Terrasse en toiture : convertir une toiture accessible en terrasse augmente significativement les charges. La dalle existante doit être vérifiée par calcul
- Installation d’équipements lourds : climatiseurs, cuves, groupes électrogènes sur plancher ou en toiture. Chaque équipement représente une charge concentrée qui doit être vérifiée
Ce que produit l’ingénieur civil :
Pour chacune de ces interventions, l’ingénieur civil livre un rapport de calcul, des plans d’exécution détaillés et, le cas échéant, des notes à transmettre à l’entreprise. Ces documents sont également utiles pour la demande de permis de construire ou d’autorisation de travaux.
Astuce pratique : avant d’engager une entreprise de maçonnerie ou de charpente pour une transformation, demandez-lui si un ingénieur civil doit d’abord valider la faisabilité. Une entreprise sérieuse vous le dira d’elle-même.
FAQ
Vos questions sur le calcul et le dimensionnement des structures de bâtiment
Les interrogations les plus fréquentes sur le dimensionnement des éléments porteurs et le rôle de l’ingénieur civil dans ce processus.
Comment savoir si un mur est porteur dans un bâtiment existant ?
Sans les plans d’origine du bâtiment, il est difficile d’en être certain à l’oeil nu. Un ingénieur civil peut le déterminer en analysant les plans existants, en réalisant des sondages dans le mur pour identifier les armatures, et en évaluant la disposition structurelle du bâtiment. Cette vérification ne prend généralement que quelques heures et peut éviter des erreurs très coûteuses.
Quelle est la différence entre un calcul statique et un calcul sismique ?
Le calcul statique vérifie la résistance des éléments porteurs aux charges verticales (poids permanent et charges d’exploitation) et au vent. Le calcul sismique, lui, vérifie la capacité du bâtiment à résister à des forces horizontales induites par un tremblement de terre. Dans le canton de Vaud, classé en zone sismique, les deux types de calcul sont souvent requis pour les bâtiments en classe d’ouvrage II et III.
Faut-il un ingénieur civil pour dimensionner une simple poutre de plancher ?
Pour une poutre de plancher dans une habitation courante, un ingénieur civil est fortement recommandé, même si ce n’est pas toujours légalement obligatoire. Un dimensionnement incorrect peut entraîner des flèches excessives, des fissures dans les revêtements ou, dans les cas graves, une rupture structurelle. Le coût d’une vérification par un ingénieur civil est très faible comparé aux risques et aux coûts d’une reprise.
Les calculs de structure doivent-ils être annexés au dossier de permis de construire dans le canton de Vaud ?
Dans le canton de Vaud, les calculs de structure ne sont pas systématiquement exigés dans le dossier de permis de construire déposé en mairie. Cependant, l’autorité compétente peut les demander à tout moment de l’instruction. Surtout, les normes SIA imposent que ces calculs existent et soient disponibles. En cas de sinistre ou de litige, l’absence de calculs de structure peut engager la responsabilité du maître d’ouvrage.
